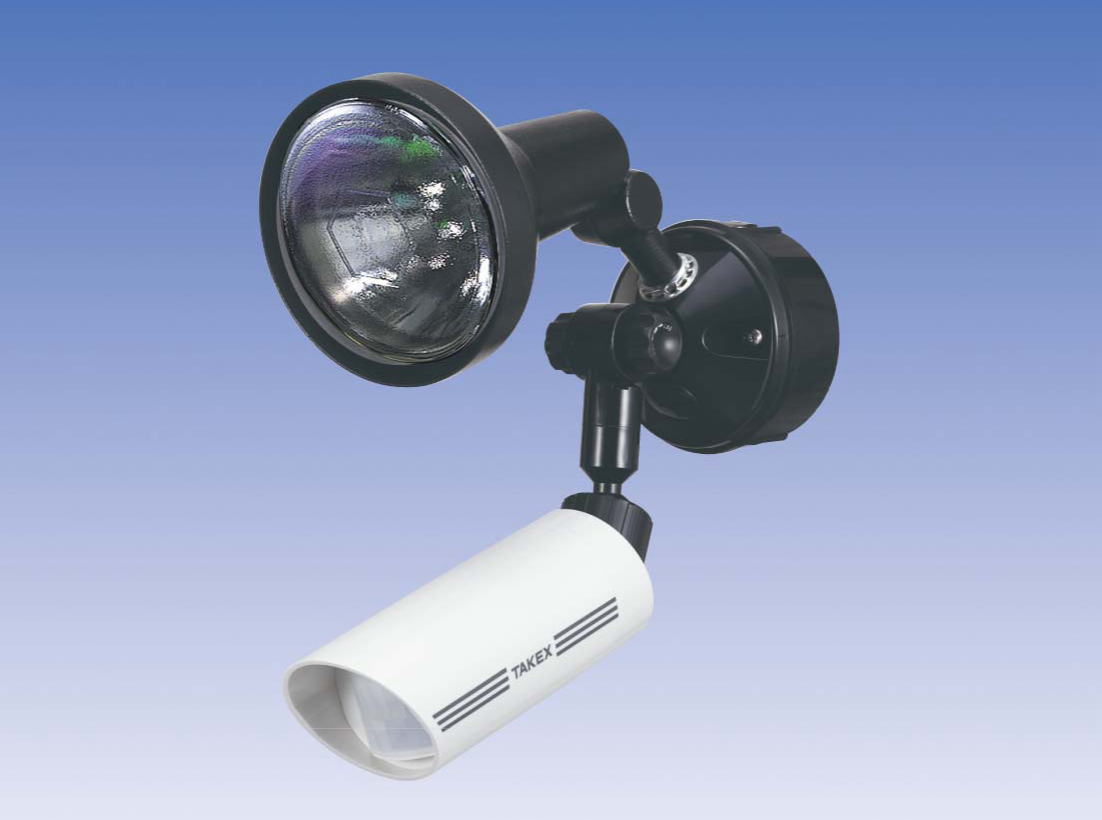

LED人感・音感ライト(1灯) LCL-101W(W)

高品質なLED電球を採用!(ビーム電球150W相当)
新機能搭載によりプロモデルを更に追求しました。

特徴

高性能LED電球を搭載

●LED電球(ビーム電球150W相当)を使用しています。
●高性能LED電球採用により広範囲をムラなく照射します。
●LED電球1灯式と2灯式をラインナップしていますので用途に適した選択が可能です。

人感センサーと音感センサーを搭載

●センサーは人体を検出する人感センサー(パッシブセンサー)と音を検知する音感センサーを搭載しています。
 ※人感、音感ともそれぞれON/OFF機能を搭載しています。

充実した機能

●点灯/フラッシングの選択が可能です。
●周囲の明るさにより点灯を制御する昼夜判別機能を搭載しています。
●外部接点信号により点灯を制御する外部制御機能を搭載しています。
※昼夜判別/外部制御のどちらかを選択
●感度調整機能(30%〜150%)を搭載していますので設置環境に応じた感度設定が可能です。

威嚇効果の高いフラッシングモード

●フラッシングモードは検知時のみ高速点滅しますので威嚇効果が高まります。
(高速点滅後は設定時間分、低速の点滅となります。)

充実した入出力

●外部制御入力により外部接点信号で点灯動作の制御ができます。
●強制動作入力により外部接点信号でライトを起動させることができます。
●電球盗難時や万が一の電球故障時(※)の報知として電球監視出力を装備しています。
 ※故障の内容によっては検出できない場合があります。
●検知出力c接点を装備しています。
●検知出力時間は[オフディレイ2秒/点灯タイマー連動]から選択できます。

さまざまな設置環境に対応

●検知エリアの密度を高くすることにより様々な設置条件に対応しやすくしています。

カラーバリエーション

センサー部は、ホワイト色(W)と汚れの目立ちにくいグレー色(G)の2色です。

《人感センサーに関するご注意》
●人体以外でも検知エリア内にエネルギーを持った移動体(風、木葉、小動物など)がある場合、またはその他の急激なエネルギーの変化などによって人感センサーが検知し、点灯することがあります。また、検知エリア内に人が侵入しても静止していれば、人感センサーは検知しません。

《使用上のご注意》
●本体やライトの近くに布や紙などの可燃物を置いたり、覆わないでください。
火災・故障の原因となります。
●電球を使用する機器については、電球をはずした状態で使用しないでください。
感電・火災・故障の原因となります。
●電球を使用する機器については、推奨する電球以外は絶対に使用しないでください。
火災・故障の原因となります。
●電球を使用する機器について、電球の交換時は必ず電源を切り、電球の温度が下がったことを確認した後に作業してください。
感電・火傷の原因となる場合があります。



仕様

品名 LED人感・音感ライト
品番 LCL-101W(W)
検出方式 <人感>
パッシブインフラレッド方式〔スイッチで機能の選択設定〕
<音感>
音波集音方式〔スイッチで機能の選択設定〕
検知エリア <人感>
立体検知 (最長部15m)
<音感>
立体検知 (最長部6m)
感度設定 <人感>
約30~150% 〔ボリュームで調整設定〕(中点:100%)
<音感>
H(100%)/L(50%・カウント2回)〔スイッチで選択設定〕
電源電圧 AC100±10V (50/60Hz)
消費電力 2W以下+使用電球
ライト出力
(基本動作)
<使用電球>
1灯
LEDビーム電球(150W形)
<動作モード>
●内部制御/外部制御 〔スイッチで選択設定〕
*内部制御 : 周囲照度による昼夜判別(外部制御は無効           昼間判定 … 出力動作不可
夜間判定 … 出力動作可
*判定照度 = 約10Lx~∞(常時昼間判定)〔ボリュームで調整設定〕
*外部制御 : 外部制御入力による制御(内部制御は無効)
制御入力=開 … 出力動作不可
制御入力=閉 … 出力動作可
<動作時間>
●約2秒~1分/1分~10分 〔スイッチで選択設定〕
*約2秒~1分…検知時間+オフディレイ約2秒~1分〔ボリュームで調整設定〕
*約1分~10分…検知時間+オフディレイ約1分~10分〔ボリュームで調整設定〕
<出力動作>
●フラッシング:有効/無効 〔スイッチで選択設定〕
*無効 … 連続点灯
*有効 … 連続点滅(フラッシング)
検知信号出力
(基本動作)
<形態>
無電圧リレー接点:c接点
<容量>
AC/DC30V・0.5A(抵抗負荷)
<動作モード>
●制御非連動/制御連動〔スイッチで選択設定〕
*制御非連動 … 常時出力可
*制御連動 … ライト出力の動作モードに連動
<動作時間>
●タイマー連動/オフディレイ約2秒〔スイッチで選択設定〕
*タイマー連動 … ライト出力の動作時間と同期
*オフディレイ約2秒 … 検知時間+オフディレイ約2秒
電球監視出力 <形態>
無電圧半導体接点:b接点
<容量>
AC/DC24V・0.25A(抵抗負荷)
動作表示灯
(基本動作)
赤色LED(検知窓部内包)
検知信号出力動作と同期
※電源投入時は約1分間点滅動作
付帯機能 外部制御機能 強制動作機能 電球監視機能 機器異常監視機能
配線接続 リード線式
使用可能周囲温度 -20~+50℃(氷結、結露なきこと)
※5℃以下ではLED電球が正常動作しない場合がありますが、故障ではありません。
設置場所 屋内・屋外(防雨構造 IP43相当)
質量 約1650g
外観 センサー部:(W)ホワイト/(G)グレー(樹脂)
取 付 部:ブラック(樹脂)
灯 具 部:ブラック(亜鉛合金)
適合電球
(交換可能電球)
LEDビーム電球:東芝製LDRシリーズ15W以下
白熱ビーム電球:各社製110V 120W以下
価格 52,500円
