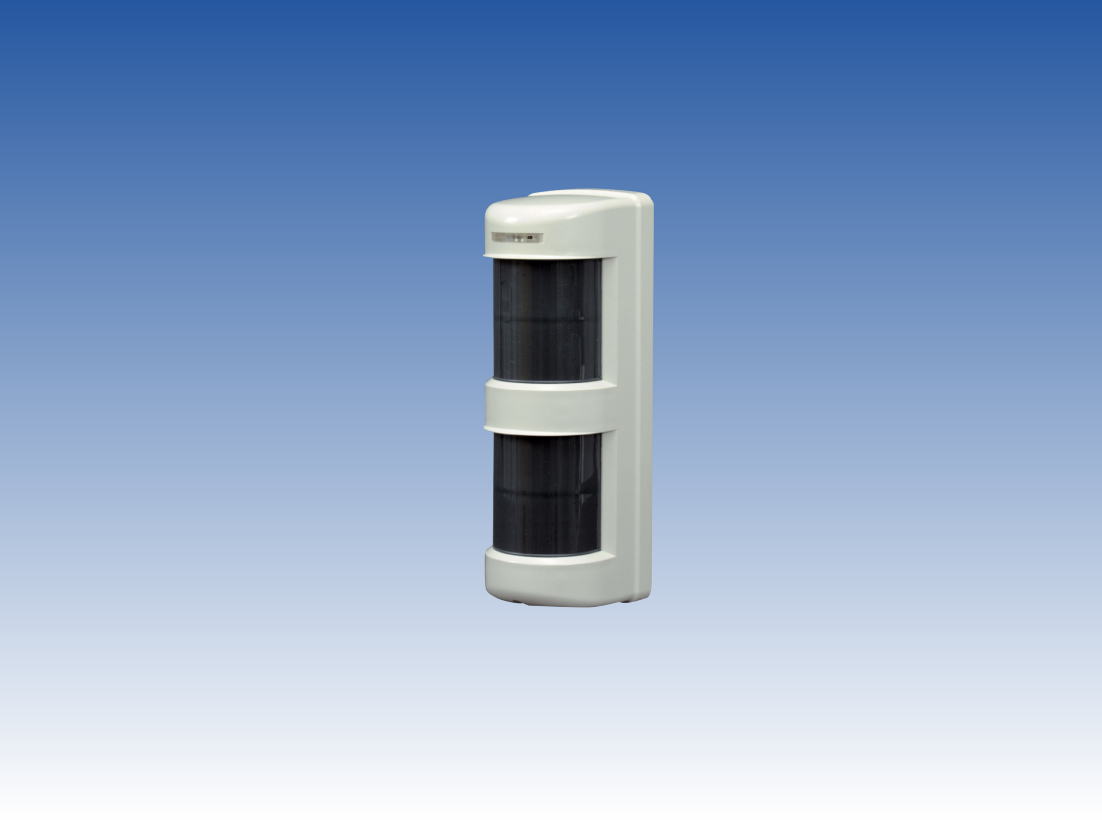

屋外・屋内用パッシブセンサ送信機 TXF-114L
(4周波切替対応型)

特徴

●検知方式は、水平エリア・下向きエリア両方が検知した場合のみ
検知信号を送信するAND検知のため、犬や猫などの小動物による誤動作や、
検知エリアが伸びすぎることによる誤動作を軽減し、屋外でより安定した警備が可能です。
●警戒距離は2m〜12mの間で10段階の設定が可能です。
●電池寿命は、付属の専用リチウム電池で約5年です。(1日100回送信として)
また、別売オプション品の専用ACアダプターDC-0330-Cもラインナップしています。
●4周波切替対応型により、送信機や中継機を多数設置したときの
電波混信を軽減することができます。
●付属のエリアマスクシートでエリア調整をすることで窓の警戒が可能です。
●防雨構造ですから屋外設置が可能です。
壁及びポールに取付けできますので、設置場所を選びません。
(ポール設置の場合は別途取付金具が必要です)
●検知感度調整機能(30%~170%)やカウント回数設定機能(1回/3回)、
規制送信機能(10秒 /120秒 /300秒 /900秒)を搭載していますので、
環境や用途に応じた使用が出来ます。

(注)
●パッシブセンサ送信機を屋外で使用される場合は、簡便な用途
(例えば、ご使用になるシステムに重大な影響を与えたり、周囲に迷惑をかけたりしない用途)
のみに限ります。
●パッシブセンサ送信機は、屋外の検知ゾーンの背景物体が、気象変化などにより温度変化を受けた時、
設置条件によっては誤報・失報する場合がありますのでご了承ください。
●したがって、本格的な警備用途の屋外用センサーとしては、
屋外用赤外線センサー、コンビネーションセンサー、フェンスセンサーなどをご使用ください。



仕様書

品名 屋外・屋内用パッシブセンサ送信機
品番 TXF-114L
検知方式 パッシブ・インフラレッド方式(ツインレンズ+カウント処理)
検知エリア 水平面警戒
最長部:12m 水 平:7対
開き角:90° 下向き:7対
エリア調整範囲 水平 :±90°
検知距離:2~12m[10段階]
(下向きエリアの垂直角度調整にて)
電源 ◎CR17450E-R-2-CM2:1組(専用リチウム電池)/3V
または◎DC-0330-C  :1組(専用アダプター)/3V
付属電池 専用リチウム電池 CR17450E-R-2-CM2
電池寿命 ◎CR17450E-R-2-CM2 使用時
約5年(常温時、100回/1日の送信回数として)
◎DC-0330-C 使用時
期間規定なし
●電池寿命は常温時での運用における目安であり、保証値ではありません。
動作 ◎送信信号
・検知信号:人体検知時/ワンショット送信
(動作モード、規制送信による送信制御機能あり)
・定期送信信号:約5時間間隔/ワンショット送信
・機器異常信号:センサー異常時、検知信号にて/ワンショット送信
・タンパー信号:カバー取りはずし、取り付け時/ワンショット送信
・電池切れ信号:電池電圧低下時/検知・タンパー・定期送信
により送出
◎表示灯/赤色LED
・ウォームアップ:ウォームアップ中、約1分間点滅(約1秒に1回)
・ウォークテスト:人体検知と連動して約1秒のワンショット点灯
(テストモード時のみ)
・電池切れ   :電池切れ報知送信後、点滅(約5秒に1回)
・機器異常   :機器以上信号送信後、点滅(約5秒に1回)
(*警戒中の人体検知時、検知送信時には表示動作なし)
感度調整 30%~170%[ボリュームにて]
カウント回数 1回/3回[スイッチにて]
規制送信 10秒、2分、5分、15分切替[スイッチにて]
使用周波数帯域 426MHz帯4波(小電力セキュリティシステムの無線設備)
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m(見通し距離)
使用可能周囲温度 -10℃~+50℃(結露、氷結なきこと)
(0℃以下、あるいは40℃以上では電池の性能が低下する場合があります)
設置場所 屋内・屋外(防雨構造 IP54相当)
質量 約510g(電池約50g含む)
外観 樹脂
価格 45,500円
